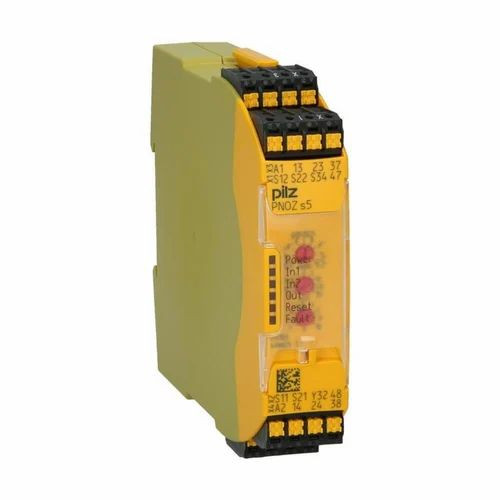

رله حفاظتی pilz pnoz s5

مشخصات فنی

رله حفاظتی PNOZ s5 شرکت پیلز آلمان می باشد:

خروجی های رله هدایت مثبت:

3 تا کنتاکت ایمنی باز (N/O)، آنی

2تا کنتاکت ایمنی باز (N/O)، قطع برق با تاخیر

1 خروجی نیمه هادی

گزینه های اتصال برای:

–دکمه فشاری E-STOP

– سوئیچ Safety gate limit

– کلید ریست Reset button

-بریر لایت– PSEN

برای اتصال 1 ماژول گسترش دهنده تماس PNOZsigma می توان از یک کانکتور استفاده کرد

قطع انرژی تاخیری قابل انتخاب استDelay-on de-energisation selecta-ble

– Operating modes can be set via rotary switch

نشانگر LED برای:– ولتاژ تغذیه

-وضعیت statusورودی، کانال 1

-وضعیت statusورودی، کانال 2

-وضعیت statusسوئیچ، safety contacts

-تنظیم مجدد مدارReset circuit–خطا

پایانه های اتصال دوشاخه Plug-in connection terminals (ترمینال فنری یا ترمینال پیچ either spring-loaded terminal or screw terminal
